Уточнения и некоторые приемы


Независимо от позиции курсора в момент выбора обозначения точки пересечения размер всегда откладывается от центра обозначения (точки пересечения штрихов). Зазор между выносной линией размера и обозначением точки пересечения всегда измеряется от центра обозначения. Положение выносных линий размера регулируется таким образом, чтобы они не накладывались на обозначение (смотрите следующий рисунок).

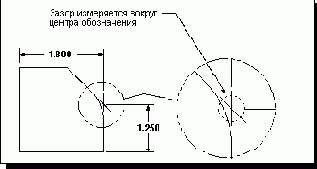

Регулирование величины зазора между обозначением точки пересечения и выносной линией
