Уточнения и некоторые приемы


Осевые линии цилиндров обладают следующими свойствами ассоциативности:

  • Осевая линия цилиндра обновляется при переносе ассоциативно связанных с ней объектов.

    Осевая линия цилиндра удаляется при удалении одного из ассоциативно связанных с ней объектов, если отключен режим Preferences—>Retain Annotations [Настройки—>Оставить Аннотации]. Если режим Retain Annotations включен, то осевая линия цилиндра будет оставлена.

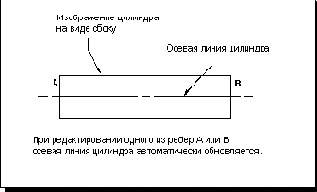

    Следующий рисунок иллюстрирует действие правила ассоциативности на осевую линию цилиндра:

    Ассоциативность осевой линии цилиндра

    Для простановки размеров можно использовать любую осевую линию цилиндра. Значение размера будет равно расстоянию до обозначения осевой линии цилиндра плюс заданная дистанция смещения.
