Unigraphics. Справочник по черчению



Вертикальное выравнивание


Данная опция устанавливает тип выравнивания размерной линии или линии-выноски. Для вертикального выравнивания доступны следующие опции:

Top [По верхней строке]

Middle

[По средней строке]

Bottom

[По нижней строке]

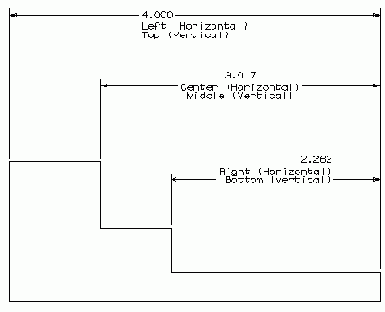

Примеры различных вариантов вертикального выравнивания
