Unigraphics. Справочник по черчению



Выбор базовой линии


После того, как объекту присвоено имя, Вы можете связать с ним цилиндрические размеры (опция Insert—>Dimension—>Cylindrical ) с помощью опции Baseline [Базовая линия] (смотрите следующий рисунок). При выборе этой опции появится диалоговое окно Baseline, и Вам будет предложено указать базовую линию. Диалоговое окно Baseline содержит список всех именованных базовых линий (прямых и осевых линий). Выберите нужную базовую линию и закройте диалоговое окно клавишей OK. Клавиши Back и Cancel закрывают диалоговое окно без выбора линии базы.

ЗАМЕЧАНИЕ: Вы можете указать базовую линию курсором в графическом окне. Однако если Вы укажете ее не на том виде, который образмериваете, то будет создан размер между двумя видами.

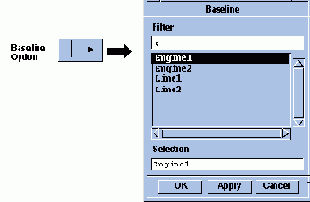

Опция выбора базовой линии и диалоговое окно Baseline

Опция Filter [Фильтр]

диалогового окна Baseline используется для поиска в файле части нужной базовой линии или группы линий по шаблону имени. Если после некоторой последовательности символов Вы введете звездочку (*) и нажмете OK, система выполнит поиск и выведет в окно списка только те имена базовых линий, которые начинаются с заданной последовательности. Выбранное из списка имя базовой линии будет подсвечено и помещено в поле Selection, и Вы можете принять его за основу для составления нужного Вам имени. По умолчанию действует шаблон имени MARGIN*.

После того, как Вы выбрали по имени (или указали курсором в графическом окне) базовую линию, система запросит второй объект для задания размера. После выбора второго объекта Вы можете указать точку привязки размерного текста. Размер будет создан со значением, которое в два раза больше расстояния между двумя выбранными объектами. Образмеренные объекты и сам размер будут расположены в плоскости, параллельной плоскости экрана того вида, на котором был выбран второй объект.

Изображение размера определяется соответствующей опцией диалогового окна Dimensions, которую нужно выбрать до задания точки привязки. В примере на вышеприведенном рисунке использовался ручной режим (опция Manual Placement ) размещения размера с одной выносной линией и одной стрелкой ко второму объекту (опции Extension Line 2 и Arrow 2). Более подробную информацию Вы найдете в описании .
