Задание цилиндрического размера прямой и точкой


Для создания цилиндрического размера путем выбора прямой и точки выполните следующие действия:

  • Нажмите иконку Cylindrical в диалоговом окне Dimensions.

    Укажите прямую L1.

    С помощью клавиши-меню установите метод выбора точки Control Point [Контрольная Точка].

    Укажите граничную точку Р1.

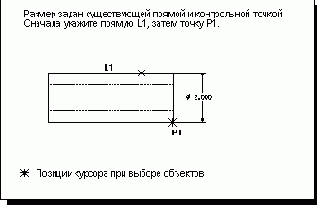

    Укажите место размещения размера (смотрите следующий рисунок).

    Задание цилиндрического размера существующей прямой и контрольной точкой
