Unigraphics. Справочник по черчению
Задание углового размера двумя непересекающимися прямыми
Прямые, задающие угловой размер, не обязательно должны пересекаться. Если при взгляде со стороны положительного направления оси ZC две прямые кажутся пересекающимися, система создает угловой размер, показывающий условный угол между проекциями этих прямых на рабочую плоскость (смотрите следующий рисунок).
Если две прямые пересекаются, но не лежат в рабочей или параллельной ей плоскости, значение углового размера будет отличаться от истинной величины угла. Не забывайте, что для создания размера система всегда проецирует прямые на рабочую плоскость. Для того, чтобы размер показывал истинное значение угла между двумя пересекающимися прямыми, эти прямые должны быть параллельны плоскости XC-YC.

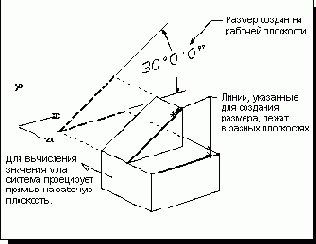

Угловой размер, заданный непересекающимися прямыми
