Линия сечения

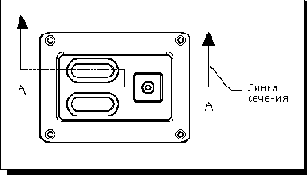

Линия сечения - это прямая, определяющая плоскость сечения и направление взгляда на вид сечения (смотрите следующий рисунок). Линия сечения составлена из сегментов сечений и сегментов стрелок.

Вид с линией сечения
