Опция Broken View - Разорванный Вид

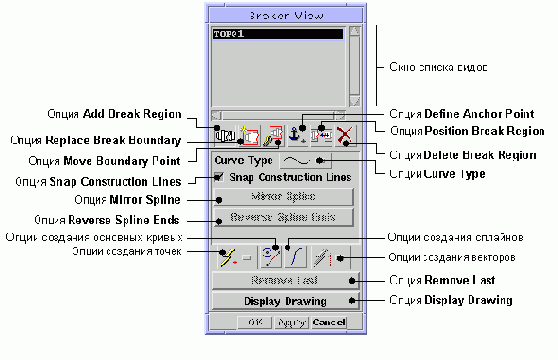

Диалоговое окно Broken View

Опция BrokenView позволяет Вам создавать, изменять и обновлять сжатые виды с несколькими границами, которые известны как разорванные виды. Опции в диалоговом окне Broken View недоступны, пока Вы не выберете вид. Вы можете выбрать вид из списка или из графического окна. После выбора,  вид будет показываться в расширенном режиме.

ЗАМЕЧАНИЕ: При создании аннотаций на разорванном виде, лучше сначала создать вид, а затем аннотацию для него. Ассоциации к аннотации не переадресуются  на разные области разрыва, когда Вы добавляете, удаляете или редактируете области разрыва. Также переадресовка не происходит при редактировании моделей. Это означает, что возможно что выноски или линии продолжения размеров не будут отображаться корректно, если Вы сначала проставляете размер а потом создаете вид.

ЗАМЕЧАНИЕ: Следующие виды не могут быть разорваны:

  • Виды нескольких сечений (unfolded and revolved)

    Выносные виды

    Виды с линиями сечений

    Виды с фасетными представлениями

    Для быстрого ознакомления, смотрите .



    Опции диалогового окна Broken View

    Окно списка видов

    Позволяет Вам выбирать вид из списка, Вы можете также выбрать вид из графического окна. Если Вы пытаетесь выбрать вид, который не может быть разорван, система выбирает ближайший вид который может быть разорван.

    [Добавить область разрыва]

    Позволяет определять новую границу области разрыва.

    Replace Break Boundary

    [Заменить границу разрыва]

    Позволяет заменять существующую границу разрыва.

    Move Boundary Point

    [Переместить граничную точку]

    Позволяет редактировать индивидуальные кривые существующей границы области разрыва.

    Define Anchor Point

    [Определить закрепленную точку]

    Позволяет задавать закрепленную точку, которая служит для позиционирования границы области разрыва.

    Position Break Region

    [Позиционировать область разрыва]

    Позволяет изменять положение области разрыва относительно других областей в разорванном виде. Вы можете использовать опцию Preview and/or Move для переноса области в другое место или использовать один из следующих методов для задания положения области:  Inferred [Контекстный], Distance [Дистанция], Two Regions [Две области] или None [нет]

    Delete Break Region

    [Удалить область разрыва]

    Позволяет удалить область разрыва из вида.

    [Тип кривой]

    Позволяет выбирать кривую для построения следующей кривой которая добавляется или переопределяется.

    Опции создания кривой разрыва

    Опции создания кривой разрыва включают следующие:

    Позволяют выбирать любые из опций точки при создании точки.

    Опции создания Основных Кривых

    Позволяет создавать основные кривые в выбранном вида. Описание Основных Кривых см. в  Modeling Help.

    Опции создания сплайнов

    Позволяет Вам создавать сплайновые кривые в выбранном вида. Описание Сплайновых Кривых см. в Modeling Help.

    Позволяет задавать вектора выравнивания при создании вектора.

    Remove Last

    [Удалить последнюю]

    Удаляет последнюю введенную кривую из границы.

    Display Drawing

    [Показать чертёж]

    Удаляет выделение с текущего вида и показывает чертеж.
