Unigraphics. Справочник по черчению



Опция Move/Copy View - Перенести/Копировать вид

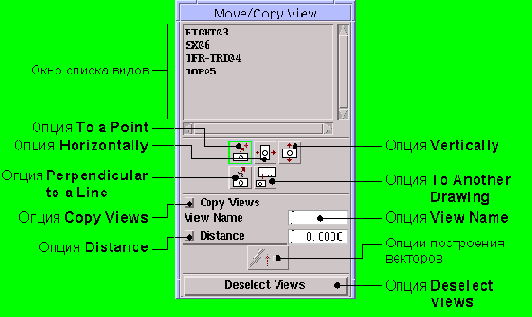

Диалоговое окно Move/Copy View

Опция Drawing—>Move/Copy View переносит/копирует существующие чертежные виды с одного места чертежа на другое. Вы можете перенести вид в указанную точку, сместить его по горизонтали, по вертикали, по перпендикуляру к прямой или к другому чертежу.



Опции диалогового окна Move/Copy View

ОКНО СПИСКА ВИДОВ

Вы можете выбрать из списка один или несколько видов для переноса/копирования.

To a Point

[В Точку]

Переносит/копирует виды в указанную позицию на чертеже.

Horizontally

[Горизонтально]

Переносит/копирует виды в горизонтальном направлении.

Vertically

[Вертикально]

Переносит/копирует виды в вертикальном направлении.

Perpendicular to a Line

[Перпендикулярно к Прямой]

Переносит/копирует виды перпендикулярно к заданной оси разворота.

To Another Drawing

[В Другой Чертеж]

Переносит/копирует виды в другой чертеж.

Copy Views

[Копирование Видов]

Включает режим копирования. [Если эта опция выключена, виды не копируются, а переносятся.]

View Name

[Имя Вида]

Текстовое поле для ввода имени вида. Вы должны задать имя перед тем, как вид будет размещен на чертеже. В ситуациях, когда имя вида не задано, или задано некорректно, или не является уникальным, система автоматически формирует свое уникальное имя (например, ORTHO@8).

Distance

[Дистанция]

Управляет расстоянием, на которое переносится/копируется вид относительно исходной позиции. Если клавиша Distance

включена, вид переносится/копируется на расстояние, указанное в поле Distance. Если для переноса/копирования выбрано несколько видов, расстояние отсчитывается от позиции первого выбранного вида.

ОПЦИИ ПОСТРОЕНИЯ ВЕКТОРОВ

Определяют векторы несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. Более подробную информацию Вы найдете в описании .

Deselect Views

[Отменить выбор Видов]

Отменяет выбор видов. Эта опция может пригодиться, если Вы ошиблись, выбирая виды.
