Unigraphics. Справочник по черчению



Ось разворота


Ось разворота - это ссылочная прямая, которая используется в качестве оси при повороте вида в соответствующей ортогональной системе координат. При построении сечения сегменты сечения будут параллельны оси разворота, а сегменты стрелок линии сечения будут перпендикулярны оси разворота (смотрите следующий рисунок). Это определение оси разворота не относится к радиусному сечению.

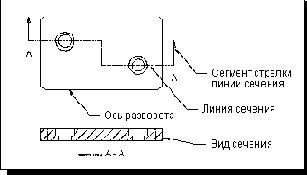

Вид сечения, линия сечения и ось разворота
