Unigraphics. Справочник по черчению



Полка линии сечения


Участок линии сечения, который используется для построения радиусного сечения. Полка линии сечения состоит из сегмента сечения, сегмента излома и сегмента стрелки. Радиусное сечение может содержать одну или две полки линии сечения. Полки линии сечения соединяются в точке разворота. На следующем рисунке показано радиусное сечение с двумя полками линии сечения.

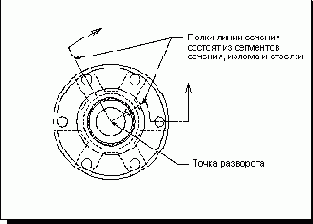

Радиусное сечение с двумя полками линии сечения
