Работа на выделенном виде

Иногда возникает необходимость создавать или редактировать объекты на специальном (выделенном) виде чертежа. (Такие операции называются видо-зависимыми). Сделать это можно с помощью опции View—>Operation—>Expand [Вид—>Расширить], которая "растягивает" выделенный вид на весь экран и позволяет выполнять в этом виде видо-зависимые операции. Последовательность действий такова:

В то время, как Вы работаете в модуле Drafting и на экране изображен чертеж, выберите View—>Operation—>Expand . Появится диалоговое окно со списком выделенных чертежных видов.

Выберите чертежный вид, который Вы хотите расширить, из списка или укажите его курсором в графическом окне. Ниже приведены 2 рисунка: на первом показан пример чертежа в том виде, который он имел до расширения, на втором - выделенный вид после расширения.

Проведите необходимые модификации на выделенном виде. Имейте в виду, что геометрические объекты, которые Вы построите на выделенном виде, будут видны только на этом виде. Однако любые изменения модели будут отражены на всех видах.

Повторный выбор View—>Operation—>Expand вернет чертеж к первоначальному виду.

ЗАМЕЧАНИЕ: Опция Expand также доступна из всплывающего меню Quick View Pop-Up. Когда опция Expand выбирается из всплывающего меню, расширяется тот вид, на который в данный момент указывает курсор.

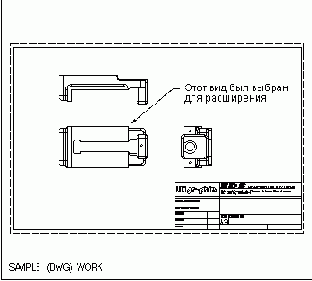

Чертеж до расширения вида

Выделенный вид чертежа после расширения
