Unigraphics. Справочник по черчению



Секция View Types - Типы видов

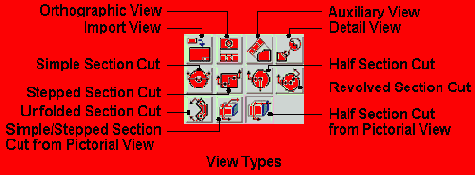

Используя диалоговое окно Add View, Вы можете создавать виды десяти типов. Тип создаваемого вида задается нажатием соответствующей иконки. При выборе типа средняя секция диалогового окна меняется, так что в ней появляются опции, специфические для выбранного типа. На следующем рисунке показаны типы видов, которые Вы можете задать. Подробное описание каждого из них приведено ниже.

Секция View Types

Import View

[Импорт Вида]

Импортирует выбранные модельные виды в Ваш чертеж.

Orthographic View



[Ортогональный Вид]

Создает ортогональные проекции из существующих импортируемых модельных видов или других ортогональных видов.

Auxiliary View

[Дополнительный Вид]

Создает вид из существующего вида проецированием перпендикулярно заданной оси разворота.

Detail View

[Местный Вид]

Создает местные виды с круговой или прямоугольной границей.

Simple Section

[Простое Сечение]

Создает простое сечение. Это вид, полученный в результате пересечения модели одной секущей плоскостью (плоскостью сечения). С его помощью Вы можете как бы заглянуть "внутрь" детали.

Stepped Section

[Сложное Сечение]

Создает вид в результате пересечения модели несколькими секущими плоскостями. Линия сложного сечения представляет собой ступенчатую ломаную, состоящую из ступенек - прямолинейных сегментов сечений, изломов и стрелок.

Half Section

[Половинное Сечение]

Создает вид, одна половина которого представляет собой сечение, а вторая половина изображена без сечения.

Revolved Section

[Радиусное Сечение]

Создает вид в результате пересечения модели секущей плоскостью, которая вращается вокруг оси.

Unfolded Section

[Развернутое Сечение]

Создает виды, имеющие следующую особенность: линия сечения состоит из нескольких сегментов сечения, а сегменты изломов отсутствуют.

Simple/Stepped Section from Pictorial View

[Простое/Сложное Сечение из Иллюстрационного Вида]

Позволяет построить простое или сложное сечение на базе выделенного иллюстрационного вида (например, TFR-ISO, TFR-TRI и т.д.). Система определяет тип сечения - простое или сложное - в зависимости от количества заданных сегментов сечения.

Half Section Cut from Pictorial View

[Половинное Сечение из Иллюстрационного Вида]

Создает половинное сечение из иллюстрационного вида
