Специфические опции вида


При выборе той или иной иконки типа вида средняя часть диалогового окна Add View автоматически обновляется, так что в ней появляются только опции, доступные для видов заданного типа. Подробное описание набора таких опций приведено ниже.

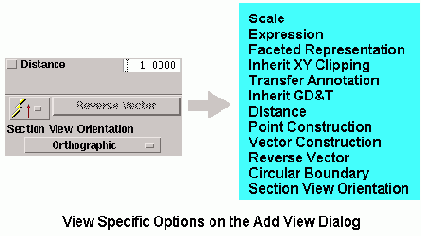

Диалоговое окно Add View с текущим набором специфических опций вида



Специфические опции вида

Scale

[Масштаб]

Задает значение масштаба для модельного или местного вида перед добавлением его в чертеж. Значение по умолчанию равно масштабу чертежа.

Expression

[Выражение]

Задает масштаб выделенного вида выражением.

Inherit XY Clipping

[Наследование Отсекающих Границ XY]

Позволяет наследовать отсекающую границу модельного вида при его импорте в чертеж. Если эта опция включена, то граница наследуется. В противном случае импортируемый модельный вид размещается на чертеже в автоматической прямоугольной границе [Automatic Rectangular Boundary].

Transfer Annotation

[Передача Аннотации в чертеж]

Определяет, будет ли передаваться в чертеж аннотация, созданная в модельном виде, при импорте этого вида.

Inherit GD&T

[Наследование Допусков формы и расположения]

Набор опций, управляющих наследованием допусков формы и расположения при создании чертежного вида. Для различных типов видов доступны следующие опции:

    Импортируемые виды

    Do not Inherit GD&T

    [Не Наследовать Допуски формы и расположения]

    Inherit GD&T in Drawing Plane

    [Наследовать Допуски формы и расположения в Плоскости Чертежа]

    Inherit GD&T as Modeled

    [Наследовать Допуски формы и расположения Как в Модельном виде]

    Ортогональные виды

    Inherit GD&T in Drawing Plane

    [Наследовать Допуски формы и расположения в Плоскости Чертежа]

    Дополнительные виды

    Inherit GD&T in Drawing Plane

    [Наследовать Допуски формы и расположения в Плоскости Чертежа]

    Distance

    [Дистанция]

    Управляет расстоянием на чертеже между родительским и создаваемым видами.

    Point Construction

    [Построение Точек]

    Определяет позиции точек несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. Более подробную информацию Вы найдете в описании .

    Vector Construction

    [Построение Векторов]

    Определяет векторы несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. Более подробную информацию Вы найдете в описании .

    Reverse Vector

    [Реверсировать Вектор]

    Позволяет изменить направление вектора ориентации на противоположное, когда Вы определяете ось разворота. Этот вектор указывает, на какой стороне относительно оси разворота появится создаваемый вид.

    Circular Boundary

    [Круговая Граница]

    Доступна при построении местных видов. Если эта опция включена, то местный вид создается с круговой границей. Более подробная информация о создании таких видов приведена в разделе "Местный вид" .

    Section View Orientation

    [Ориентация вида сечения]

    Позволяет создать вид сечения с произвольной ориентацией. Выберите одну из опций Section View Orientation:

    Orthographic - Создаёт вид ортогонального сечения.

    Inherit Orientation - Создаёт вид с ориентацией другого вида.

    Use Parent Orientation - Создаёт вид сечения с ориентацией "родительского" вида. Эта опция доступна только для  опций Simple/Stepped Section Cut from Pictorial View  или  Half Section Cut from Pictorial.

    Section Existing View - Создаёт разрез существующего, выбранного Вами вида.
